Как закрепить стальной рулон на прицепе?
Крепление стальных рулонов rests on three elements: wedges or a coil well stop the coil rolling, loop lashings at 30–60° stop it shifting, and you size the whole system to EN 12195-1 — 0.8 g forwards and 0.5 g backwards and sideways. Carry a horizontal-axis coil in a coil well or on a cradle. Treat a vertical-axis coil (“eye to sky”) as one of the hardest loads on the road. Above all, never treat the mill’s steel banding as a restraint to the trailer.
Катушка — плотный груз, ошибки дорого стоят. При торможении 1 т груза давит с силой 1000 даН, аварии — ещё больше. Слабое крепление опасно. Штрафы до €5 000и ваша страховая компания может отказ в выплатеУзнайте о крепежных цепях, способах укладки и правильном оборудовании для крепления грузов. Сравнение цепей и ремней для стали. Крепежные цепи против ремней объясняет причины
Какие силы действуют на груз при торможении или повороте?
EN 12195-1: крепление 0,8 g вперед, 0,5 g назад/в стороны. Для катушки 10 т: ≈8000 даН вперед, ≈5000 даН назад/в стороны.
Таблица 1. Нагрузки на катушку 10 т (EN 12195-1) и допуск кузова класса L (EN 12642)
| Направление | Коэффициент | Усилие, даН (≈) | Что берет кузов L |
|---|---|---|---|
| Вперёд | 0.8 | 8,000 | Крепление: 40% груза, макс. 5000 даН |
| Назад | 0.5 | 5,000 | Торцевая доска: 25%, макс. 3100 даН |
| Боковой | 0.5 | 5,000 | Жесткий борт: 30%; тент: 0 |
Упрощение: 1 кг ≈ 1 даН по европейским рекомендациям. При g = 9,81 силы получаются примерно на 2% ниже.
Однако стенки кузова не являются вашей основной опорой. Защитный экран Категории L выдерживает максимум 5 000 даН, тогда как вам необходимо держать ≈ 8 000 даН. Трение, упоры и крепежные ремни покрывают разницу. Более того, катушка давит на стену в одной точке, и европейские нормы предостерегают от концентрации нагрузки на небольшую часть конструкции. Поэтому гнездо для катушки, клинья и крепежные ремни выполняют основную работу, а стена служит резервом. Занавеска вообще не учитывается — см. нашу статью о EN 12642 XL против L.
Далее рассчитайте количество креплений дважды: один раз для скольжения и один раз для опрокидывания. Затем используйте большее значение (европейские рекомендации, раздел 4). Для горизонтальной катушки также проверьте вращение, которое должны остановить клинья или скважина катушки. Формулы и практический пример см. Расчет LC за 2 минуты.
Как закрепить горизонтальные и вертикальные рулоны?
Положение оси определяет всю схему. Европейские рекомендации называют эти варианты «bore horizontal» и «bore vertical». Рулоны с горизонтальной осью лучше укладывать осью поперёк кузова: тогда они могут катиться только вперёд или назад, и клинья или колодец гасят это движение. Таблица 2 сводит схемы вместе.
Таблица 2. Схемы крепления катушек по оси
| Положение катушки | Что предотвращает скатывание | Как крепить груз | Основной риск |
|---|---|---|---|
| Горизонтальная ось, катушка (клиновая кровать) | Скважина | Достаточно крепления: без него катушка сдвигается | Смещение катушек в колодце |
| Горизонтальная ось, колыбель на платформе | Колыбель и мягкие клинья | Катушка на поддон: минимум 2 крепежных ремня или стальные ленты. Поддон на прицеп: крепежные цепи или крепежные ремни с натяжителями. Каждый ряд отдельно. | Опрокидывание груза |
| Вертикальная ось ("взгляд в небо") | Крестовина с шпигот-штифтами в отверстии | Крепежная цепь или ремень через крестообразный канал, концы к точкам крепления | Опрокидывание |
| Катушка на поддоне | Паллета и крепление всей единицы | Обвязка удерживает катушку на поддоне только при загрузке; крепите весь блок к прицепу | Крепление поддона с помощью обвязки |

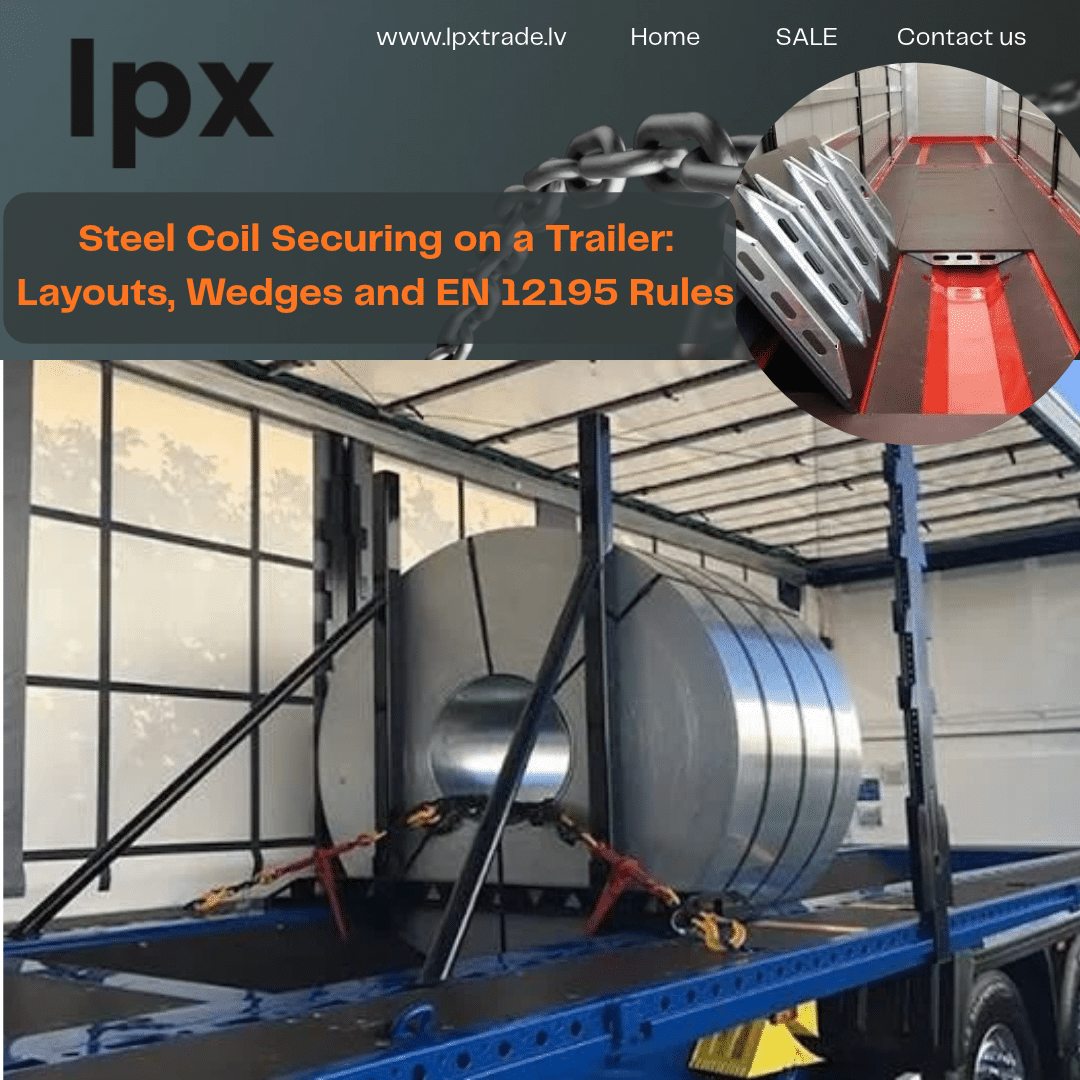

Горизонтальная ось: катушка или люлька
Лучший вариант — прицеп с укладочной ямой для рулонов (клиновидная платформа), встроенной в платформу. Однако рулон в яме смещается, если не применить крепления, поэтому они всегда необходимы. Без ямы разместите рулон на люльке с мягкими клиньями. Затем зафиксируйте рулон к люльке как минимум двумя крепежными ремнями или одобренной стальной лентой. Наконец, закрепите люльку к прицепу крепежными цепями или крепежными ремнями и натяжителями.
Крепляйте каждый поперечный ряд бухт отдельно с помощью крепежных ремней. Защитите края бухт защитными уголками. Надежное противоскользящий коврик Подкладка под люльку снижает трение с ≈ 0,2 до ≈ 0,6, обеспечивая надежное крепление грузов.
Вертикальная ось: почему "взгляд в небо" сложнее
Европейские рекомендации относят эти бобины к числу наиболее сложных грузов. Для больших бобин используется крестовина. Её штыри вставляются в отверстие бобины, а крепежная цепь или крепежный ремень пропускаются через его канал поперёк транспортного средства к точкам крепления на платформе. Без крестовины необходимо прокладывать крепежные ремни и цепи таким образом, чтобы они полностью предотвращали любое движение груза.
Плотные грузы требуют мощные точки крепления. Стандартные кольца могут быть недостаточны. Подробнее в нашем руководстве. Крепежные точки EN 12640.
Какой угол должны иметь петлевые крепления?
В схемах намотки европейских руководств все углы крепления петель находятся между 30° и 60°. При прямом креплении горизонтальная составляющая крепежной способности (LC) равна LC × cos α. Таким образом, более плоское крепление лучше удерживает груз в боковом направлении. Подробнее об углах читайте LC и углы крепленияДля методов см. визуальное руководство по 5 методам крепления грузов.
Какие клинья, упоры и крепежи нужны катушкам?
Клинья и упоры предотвращают качение, крепежные ремни — скольжение и опрокидывание. Таблицы размеров и выбора оборудования.
Какой размер должны иметь клинья?
Таблица 3. Клинья и упоры для катушек (Европейские рекомендации, разделы 2.7 и 3.1.5)
| Элемент | Параметр | Правило |
|---|---|---|
| Блокирующий клин | Высота и угол | Минимум R/3 без верхнего крепления; максимум 200 мм с одним; угол ≈ 45° |
| Клиновидный упор | Угол | ≈ 15°; без крепления, только для погрузки |
| Клиновидная платформа | Распродажа | Минимум 20 мм между катушкой и платформой; высота клина как для блочных клиньев |
| Стойки для рулонных грузов | Груз | Вместе несут 0,5 × макс. вес груза на высоте H/2 |
R — радиус катушки; H — высота груза
Какой крепежный ремень лучше?
Таблица 4. Выбор крепежных ремней для катушек
| Снаряжение | Используйте | Ключевые моменты |
|---|---|---|
| Крепежные цепи (EN 12195-3) | Тяжелые катушки, острые края, прямое крепление | Не завязывайте и не скрепляйте болтом; защищайте от острых краев; меняйте при растяжении >3% или износе >10% |
| Крепежные ремни, 50 мм (EN 12195-2) | Петлевые крепежи, фиксация катушки | Типовая нагрузка 2 000 даН, удлинение до 7% при РН; используйте гильзы и защитные уголки |
| Стальная лента | Крепление катушек и поддонов | Не для крепления груза на открытой платформе |
| Точки крепления (EN 12640) | Анкеры для цепей и ремней | Минимум 2000 даН на прицепах свыше 12 т; европейские нормы рекомендуют 4000 даН |
Некоторые производители устанавливают более строгие требования. Например, дорожное руководство Tata Steel Europe (редакция 4.0, действительно до 1 мая 2025 г.) требует крепежных ремней 2000 даН LC для горизонтальных катушек массой до 5 т на поддонах. Поэтому всегда уточняйте у отправителя текущие требования.
Контрольный список перед отправкой катушек
- Полоса упаковки целая.
- Катушка размещается в углублении или на колыбели, клинья достигают минимум R/3 (до 200 мм при креплении сверху).
- Противоскользящий мат под колыбелью
- Каждый поперечный ряд закреплен отдельно, каждый виток зафиксирован минимум двумя крепежными ремнями.
- Защитные уголки оберегают края катушек
- Крепежные точки выдерживают расчетную нагрузку (EN 12640)
- You make the first check after a few kilometres at a safe stop, and again after any heavy braking.
Нужны цепи и крепежи? LPX Trade stocks Grade 80 lashing chains to EN 12195-3 and ratchet load binders, plus Крепежные ремни и распорные штанги. A Declaration of Conformity is available on request.
Крепление стальных катушек: часто задаваемые вопросы
Как закрепить стальной рулон на прицепе?
Поместите катушку в специальную яму для катушек или на колыбель с деревянными клиньями, затем закрепите её крепежными цепями или стропами в виде петель под углом 30–60°. Зафиксируйте катушку к колыбели не менее чем двумя стропами или одобренным стальным крепежом. Размер крепления должен соответствовать EN 12195-1: 0,8 g вперёд и 0,5 g назад и в стороны.
Цепи или ремни для катушек?
Оба способа работают. Для тяжелых катушек в скважине европейские нормы предусматривают петлевое крепление крепежными ремнями. Однако для стальных грузов с острыми краями рекомендуются крепежные цепи в соответствии с EN 12195-3, которые обеспечивают высокую крепежную способность и практически не растягиваются. Крепежные ремни растягиваются до 7% при крепежной способности, поэтому они требуют защиты краев.
Правильный угол крепления для катушки
Для крепления грузов с использованием петель катушки европейские рекомендации показывают углы между 30° и 60°. При прямом креплении горизонтальная составляющая грузоподъемности равна LC × cos α, поэтому более плоское крепление обеспечивает лучшую боковую устойчивость. Стяжной ремень над грузом работает противоположным образом и требует крутого угла. Рассчитайте точное количество креплений в соответствии с EN 12195-1.
Какой высоты должны быть клинья?
Блокирующие клинья должны иметь высоту не менее одной трети радиуса катушки (R/3) при отсутствии верхнего крепежного ремня. При использовании верхнего крепежного ремня достаточно клина высотой до 200 мм. Угол блокирующего клина составляет примерно 45°. Острые клинья под углом 15° не обеспечивают крепежную функцию, так как они удерживают катушку только во время погрузки.
Как перевозить рулон «глазом в небо»?
Вертикальная катушка является одним из самых сложных грузов для крепления. Для больших катушек европейские рекомендации предлагают крестообразное устройство, шпигели которого вставляются в отверстие. Крепежная цепь или крепежный ремень проходят через его канал поперек транспортного средства к точкам закрепления. Без крестообразного устройства маршрутизируйте крепежные ремни и цепи таким образом, чтобы они предотвращали любое движение.
Можно ли закрепить катушку стальной лентой?
Не к прицепу. Стальная лента крепит катушку к колыбели или поддону, и одобренная лента приемлема для колыбели. Однако европейские руководящие принципы советуют никогда не использовать её для крепления грузов на открытой платформе. Фабричная полоса только держит катушку во время погрузки, поэтому крепите весь блок крепежными цепями или ремнями.
Автор: Олегс Бамбулакс, генеральный директор LPX Trade SIA, с опытом более 20 лет в логистике и управлении транспортом Балтии. Последнее обновление: 8 октября 2026 г.
Источники: Европейская комиссия, Рекомендации по передовой практике крепления грузов при наземной доставке (разделы 2, 3.1.5, 3.2, 4, 6.10); EN 12195-1:2010 Расчет крепежных сил; EN 12195-2 (крепежные ремни); EN 12195-3 (крепежные цепи); EN 12642; EN 12640 Tata Steel Europe, Дорожные стандарты безопасности RSG-RRG-1.0, редакция 4.0.
