Расчет LC и углы крепления груза

Как углы крепления влияют на LC?

Cargo securing is not done “by eye” or “the way we always have”. It is physics, standards and calculation. In 30 years around logistics and securing equipment, we have seen most accidents, fines and damaged loads trace back to one thing: LC worked out from the label alone, with the lashing angle ignored. This guide explains what LC really is, how the angle changes the useful force for each method, the formulas, and how anti-slip mats cut the number of straps.

Что такое LC в креплении грузов?

LC (крепежная способность) — это максимальная рабочая нагрузка ремня или цепи при прямом натяжении. Например, LC 2500 даН ≈ 2500 кг крепежной силы. Однако значение LC на этикетке — это не реальная крепежная сила, когда ремень расположен под углом. Чтобы преобразовать LC в количество ремней для крепления груза, используйте наш 2-минутный расчет LCУгол крепления

Как угол крепления влияет на нагрузку? Стяжка vs прямое крепление

Здесь начинается основная путаница, потому что эти два метода действуют в противоположных направлениях — буквально. Стяжной ремень прижимает груз вниз (трение), поэтому требует крутого, почти вертикального ремня. Прямое крепление удерживает груз на палубе, поэтому требует более плоского ремня. Коротко говоря:

Совет «держать почти вертикально» для стяжного ремня и «держать плоско» для прямого крепления верны для своих методов. Сторона стяжного ремня (sin) рассматривается в Руководство по количеству ремнейПрямое крепление (cos): основные принципы

Прямое крепление: угол и горизонтальная нагрузка

При прямом (диагональном) креплении эффективное горизонтальное сопротивление: F_eff = LC × cos α. Чем круче ремень, тем меньше сопротивление продольному смещению.

Очень плоский ремень удерживает груз максимально горизонтально, но на практике прямые крепления выполняют в диапазоне 30–45°, чтобы они также воспринимали часть нисходящей силы и не мешали препятствиям. Для тяжелых жестких грузов прямое крепление с Крепежные цепи обычный выбор

Формула крепежной силы (EN 12195-1)

Рассчитайте силу крепления по формуле EN 12195-1: F = m × g × c. Узнайте, как правильно выбрать крепежные ремни и цепи для безопасной транспортировки грузов.

Стандартные коэффициенты: 0,8 вперед (критический случай, экстренное торможение), 0,5 в стороны и назад. Для груза 10 000 кг в переднем направлении:

Пример: прямые крепления под углом

Требование 8000 даН и крепежные ремни LC 2500 даН под углом 60° (крутой, неоптимальный угол)

Натяните крепежные ремни под углом 30–45° для максимальной эффективности. Правильный угол — залог надежного крепления груза.

Как противоскользящие коврики снижают потребность в ремнях?

The other big lever is friction. Without mats the friction coefficient is low — metal on wood ≈ 0.2, a pallet on the floor ≈ 0.3 — but a certified anti-slip mat raises it to 0.6–0.8. As a result, a large share of the securing force is carried by friction, and the straps mainly stabilise. For a 10,000 kg load, going from μ 0.3 to 0.6 frees up about 3,000 daN — roughly two to three straps of LC 2,500 daN. See the full method in our guide to противоскользящие коврики для грузов.

Частые ошибки расчета LC

• Сила с этикетки ремня без учёта угла
• Неправильный выбор функции для метода
• Почти вертикальные крепления без горизонтального удержания
• Без противоскользящих матов — ремни держат всё
• Крепление по привычке без расчётов и запаса

Рекомендации экспертов

• Установите угол крепления: стяжной ремень почти вертикально (75–90°), прямое крепление более плоско (30–45°).
• Блокировка и крепление вместо только ремней
• Всегда используйте противоскользящие коврики — они часть системы крепления, а не аксессуар.
• Добавьте запас прочности 20–30%
• Крепление тяжелого жесткого груза прямым креплением точки крепленияи установите угловую проверку на Контрольный список перед отправкой.
• При сомнениях считайте — угол решает Штраф при проверке.

FAQ: расчёт LC и углы крепления

Как угол крепления влияет на силу?

Это зависит от метода. При прямом (диагональном) креплении полезная горизонтальная сила составляет LC × cos α, поэтому более плоские ремни (30–45°) лучше удерживают груз от продольного смещения. При креплении стяжными ремнями вертикальная сила составляет LC/STF × sin α, поэтому почти вертикальные ремни (75–90°) лучше всего прижимают груз вниз. Использование неправильного метода — частая ошибка.

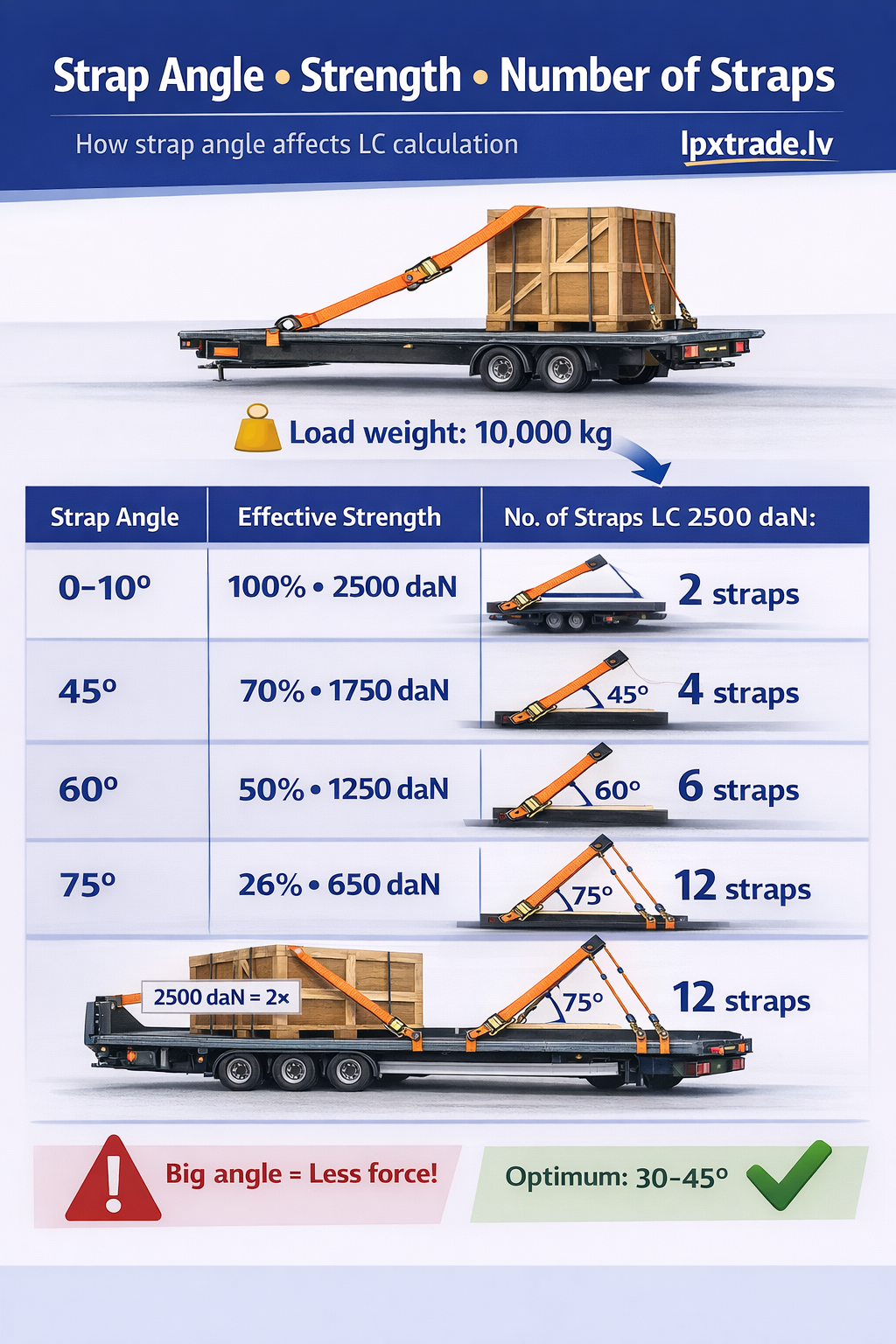

Эффективная РНН ремня при 60°?

При прямом креплении крепежный ремень с допустимой рабочей нагрузкой 2500 даН под углом 60° к палубе обеспечивает горизонтальное удержание 2500 × cos 60° = 1250 даН — половину его номинальной нагрузки. При угле 75° это значение снижается примерно до 650 даН. Именно поэтому крутые прямые крепления неэффективны и почему угол должен учитываться в расчётах.

Коэффициенты ускорения по EN 12195-1

Крепежная способность рассчитывается по формуле F = вес груза × коэффициент ускорения. Стандартные коэффициенты составляют 0,8 в направлении вперед (экстренное торможение, определяющий случай) и 0,5 в боковом и обратном направлениях. Для груза массой 10 000 кг в направлении вперед это 10 000 × 0,8 = 8 000 даН минимум.

Сколько ремней нужно для груза 10 000 кг?

Сначала определите требуемую силу (10 000 × 0,8 = 8 000 даН вперед). Затем разделите на эффективную силу одного ремня. При использовании крепежных ремней LC 2500 даН под углом 60° (по 1250 даН каждый) потребуется примерно семь; расположите их под углом 30–45° или добавьте противоскользящие коврики, и количество значительно сократится.

Насколько противоскользящие коврики снижают количество ремней?

Повышение коэффициента трения с μ ≈ 0,3 до 0,6 перекладывает значительную часть нагрузки на трение — примерно 3000 даН для груза весом 10000 кг, или примерно два-три крепежных ремня с допустимой рабочей нагрузкой 2500 даН. Маты — один из самых дешевых способов привести сложный расчет под контроль.
