Biežākās kļūdas ar acs bultām un savilcēm
Acs skrūves un savilces neizdodas visbiežāk piecu kļūdu dēļ: acs skrūves noslogošana leņķī bez darba slodzes ierobežojuma samazināšanas, pleca nepareiza nosēšanās bez pilnīgas virsmas kontakta, sānu vai rotējošas slodzes pielietošana, savilces neblokēšana pret vibrāciju un pārmērīga spriegošana pāri darba slodzes ierobežojumam bez pārbaudes. Katrs no tiem samazina drošinājuma punkta faktisko stiprību vairākas reizes: piemēram, 45° leņķī, plecu acs skrūve notur tikai apmēram 30% no tās vertikālās darba slodzes ierobežojuma, un parasto acs skrūvi nekādā gadījumā nedrīkst noslodzes leņķī. Zemāk ir visas piecas kļūdas, precīzie skaitļi un pareizais veids.
Acs skrūve (vītņota pacēluma acs) nodrošina enkura punktu, bet savilce (spriegošanas skrūve) iestata spriegojumu. Abi komponenti ir paredzēti tikai aksiālai slodzei, tāpēc jebkurš novirze no šī noteikuma ir lielākās daļas bojājumu cēlonis. Šie detaļi nodrošina nostiprināšanu un spriegojumu tiešā (diagonālā) sasiešanaTāda pati leņķa loģika attiecas uz siknām un ķēdēm kravu nostiprināšanā.
Acu skrūves un savilces: 5 kļūdas kravu nostiprināšanā
Kļūda 1. Acs skrūve leņķī bez WLL samazināšanas
Acs skrūve ir paredzēta aksiālai (vertikālai) slodzei. Taču, tiklīdz vilce darbojas leņķī, darba slodzes ierobežojums (WLL) strauji samazinās. Tāpēc acs skrūve, kas novērtēta 1000 kg vertikālai slodzei, draudzīgi panes tikai aptuveni 300 kg 45° leņķī. Vienkāršas acs skrūves bez pleca nedrīkst vispār pārnēst leņķotu slodzi — tikai aksiālu.

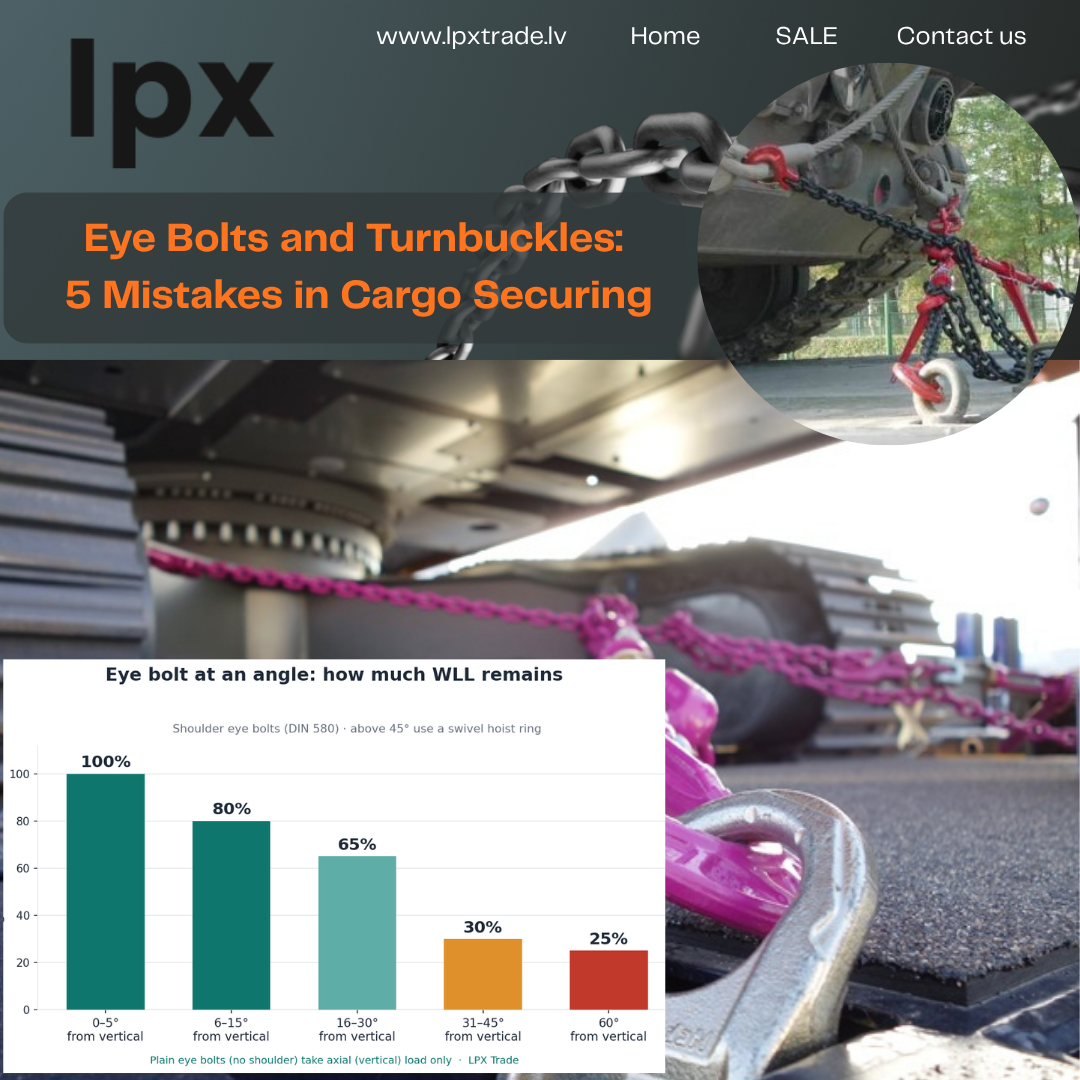

| Vilkšanas leņķis no vertikāles | Atlikušais DRL | Vertikālā noslogošana 1000 kg |
|---|---|---|
| 0° (aksiāls) | 100% | 1 000 kg |
| 6–15° | ≈ 80% | ≈ 800 kg |
| 16–30° | ≈ 65% | ≈ 650 kg |
| 45° | ≈ 30% | ≈ 300 kg |
| 60° | ≈ 25% | ≈ 250 kg |
Acu skrūves bez pleca nedrīkst nēsāt slīpas slodzes — tikai aksiālas. Tas pats attiecas uz kravu nostiprināšanas siksnas. Uzziniet vairāk. LC aprēķina un sasprindzinājuma leņķu ceļvedis.
Kļūda 2. Plecs nav piestiprināts
Uz plecu acas skrūves (DIN 580) atbalsta virsma jāsēž 100% cieši pret metālu, un vītne jāieskrūvē līdz galam. Ja starp plecu un virsmu paliek spraugа, stienis darbojas uz liekšanu — spēku, kuram tas nav paredzēts — un tas plīst. Industrijas speciālisti uzskata, ka līdz 90% acas skrūvju atteices ir saistītas ar nepareizu montāžu, nevis ar tērauda defektiem. Tāpēc pārliecinieties, ka vītnes iesaistes dzilis ir vismaz viena skrūves diametra apmērā tēraudā.
Kļūda 3. Sānu slodze
Nekad nepielietojiet slodzi perpendikulāri acs plaknei, jo acs skava nav paredzēta šādai sānu slodzei. Rotējoša slodze ir vēl viens risks: DIN 580 acs skava ir statiska, tāpēc rotācijas laikā tā var pašpavērties. Tāpēc, ja piekaršanas punkts var griezties vai leņķis var mainīties, izmantojiet rotējošo krānu gredzenu, kas pielāgojas vilces virzienam bez stiprības zuduma.
Kļūda 4. Savilce nav aizsargāta pret vibrāciju
Ceļojuma laikā vibrācija pakāpeniski atskrūvē savilci, un spriegojums tiek zaudēts transporta laikā. Šī iemesla dēļ jums jāfiksē savilce — ar bloķējošām uzgrieztnēm vai asinsaprites (drošības) stiegru — un padziļinājiet gala savienojumus kārtīgi korpusā (parasti 5–6 pilni pagriezieni katrā pusē). Palīdz arī pārbaudīt spriegojumu dažas stundas pēc izbraukšanas, kad sistēma ir nosēdējusies. Tie paši spieļu un kravu nostiprināšanas risinājumi nodrošina spriegojumu nostiprināšanas ķēdesKur bloķēšana ir tikpat svarīga
Kļūda 5. Pārspiediena pārsniegšana un inspektu izlaišana
Nospriegojiet spriegotni līdz vajadzīgajam stiprināšanas spēkam, nevis „cik cieši vien iespējams”. Sviras pagarinātājs uz roktura viegli pārsniedz WLL un deformē korpusu vai vītni; pie pirmajām deformācijas pazīmēm samaziniet spriegojumu un nomainiet detaļu. Visbeidzot, pirms katra reisa pārbaudiet cilpskrūves un spriegotnes: saliekta cilpa, plaisas, izstiepta vītne vai korozija — tie visi ir iemesli detaļu nekavējoties izņemt no ekspluatācijas. Stiprinājuma punkts, kas atraujas, var izraisīt tieši tādu kravas zaudējumu, kādu mēs analizējam Bojāta kravu izmaksas.
Kā pareizi izvēlēties aci-skrūves un savilces?
Galvenais noteikums ir aprēķināt pēc vājākās saites: visas nostiprināšanas ķēdes darba slodzes ierobežojums ir vienāds ar zemāko WLL starp tās komponentiem. Tālāk ir īss piecas kļūdu un pareizo darbību kopsavilkums katrai no tām.
| Kļūda | Kādi ir riski | Pareizais veids |
|---|---|---|
| Leņķveida slodze uz acs skrūvi | WLL samazinās ~30% pie 45° | Samaziniet WLL atkarībā no leņķa; pie leņķa virs 45° izmantojiet šarnīra celšanas cilpu |
| Plecs nav nosēdināts | Aukla saliecas, pēc tam plīst | Pilnībā ieskrūvēt, virsma gludā |
| Sānu slodze / rotācija | Lūzums, pašatskrūvēšanās | Slodze acs plaknē; šarņveida pacelšanas gredzens |
| Savilce nav bloķēta | Spriegums pazaudēts pārvadājumā | Drošības uzgriezņi vai fiksēšanas stieple |
| Pārstiprināšana, bez pārbaudes | Rāmja un vītnes deformācija | Saspringt līdz vajadzīgajam spēkam; pārbaude pirms katras brauciena |
Turklāt izvēlieties komponentus ar rezervi: savilces darba slodzes ierobežojums parasti ir 1/5 no tās plīšanas izturības (drošības koeficients 5:1), bet acs skrūvei — no 4 līdz 6 pret 1. Pārliecinieties, ka darba slodzes ierobežojums ir atzīmēts uz detaļas, un ka beigu uzmavas sakrīt pēc tipa un izmēra. Lai aprēķinātu visu kravu nostiprināšanas plānu, nevis tikai vienu detaļu, izmantojiet mūsu Aprīkojuma izvēle pēc noslodzes.
Nofiksēšanas punkti un spriegotāji, kas tiešām darbojas Savilces, āķi un karabīnes no LPX Trade — ar WLL marķējumu, saskaņoti savienojumi. Atbilstības deklarācija pēc pieprasījuma.
BUJ: acs skrūves un savilces
Vai var nostiprināt aci-skrūvi leņķī?
Tikai plecu aci skrūves (DIN 580) pieļauj slodzes leņķi — līdz 45° ar obligātu darba slodzes ierobežojuma samazinājumu. Parastās aci skrūves bez pleca pieņem tikai aksiālu slodzi, tāpēc jūs nedrīkst tās noslodzēt leņķī. Virs 45°, izmantojiet šarnīrgriestu pacelšanas gredzenu, kas orientējas gar spēka darbības virziens.
Kā samazinās acs skrūves kapacitāte 45° leņķī?
45° leņķī no vertikāles plecu acs bultas darba slodzes ierobežojums samazinās uz aptuveni 30% no vertikālā darba slodzes ierobežojuma, bet pie 60° — uz aptuveni 25%. Piemēram, acs bulta, kas novērtēta 1000 kg vertikāli, draudzīgi uztur tikai aptuveni 300 kg 45° leņķī. Tāpēc vienmēr jāpārrēķina darba slodzes ierobežojums faktiskajam vilces leņķim.
Kāda ir atšķirība starp plecu pakaļvēda skrūvi un parasto?
Pleca acs skrūvei ir atbalsta flanšete, kas sadala leņķisko slodzi pa virsmu un ļauj vilkt līdz 45° leņķī ar samazinātu darba slodzes ierobežojumu. Parastai acs skrūvei šāda flanšete nav, un tā ir aprēķināta tikai aksiālai slodzei. Leņķiskā ietekmē tā darbojas lieces režīmā un var salauzties.
Kā nostiprināt savilci pret atslābšanu?
Nofiksējiet savilci ar drošības uzgriežņiem abos galos vai ar страховочной drāti, lai ceļa vibrācija to nevarētu atsukāt. Ieskrūvējiet gala montāžas detaļas 5–6 pilnus pagriezienus ķermenī. Ir arī noderīgi pārbaudīt spriegumu pēc dažām stundām braukšanas, kad stiprināšanas sistēma ir nosēdusies.
Kāds drošības koeficients savilcei?
Savilces darba slodzes ierobežojums (WLL) parasti ir 1/5 no tā plīšanas izturības — drošības koeficients 5:1. Jūs nedrīkst pārsniegt darba slodzes ierobežojumu: pārkraujums var nebūt redzams ārpusē, taču tas izraisa iekšējus bojājumus un pēkšņu atteici. Piemērojiet darba slodzes ierobežojumu tikai aksiālā virzienā, jo sānu slodze nav atļauta.
Kas jāpārbauda riņķa skrūvēs un savilcēs pirms brauciena?
Pārbaudiet savilces detaļas, meklējot saliektu aci, plaisas, pagarinātus vai bojātus vītos, koroziju un rāmja deformāciju. Apstipriniet, ka acainos bultskrūves plecs ir nolaists blakus, un ka savilces gala montāžas ir pilnīgi ieskrūvētas. Jebkāda deformācija ir iemesls detaļai nekavējoties aizstāt, nevis turpināt to saspiest.
Autors: LPX Trade — EN 12195 kravu nostiprināšanas aprīkojuma piegādātājs. Vadlīnijas balstītas uz standartiem un praksi.
Pēdējais atjauninājums: 2026. gada 2. augusts.
Avoti: Acumbolti DIN 580 un ISO 3266 (WLL samazinājums); Savilces DIN 1480 EN 12195-1 Kravu nostiprināšana ceļu transportlīdzekļos Green Pin — draudzīga savilču lietošana.
